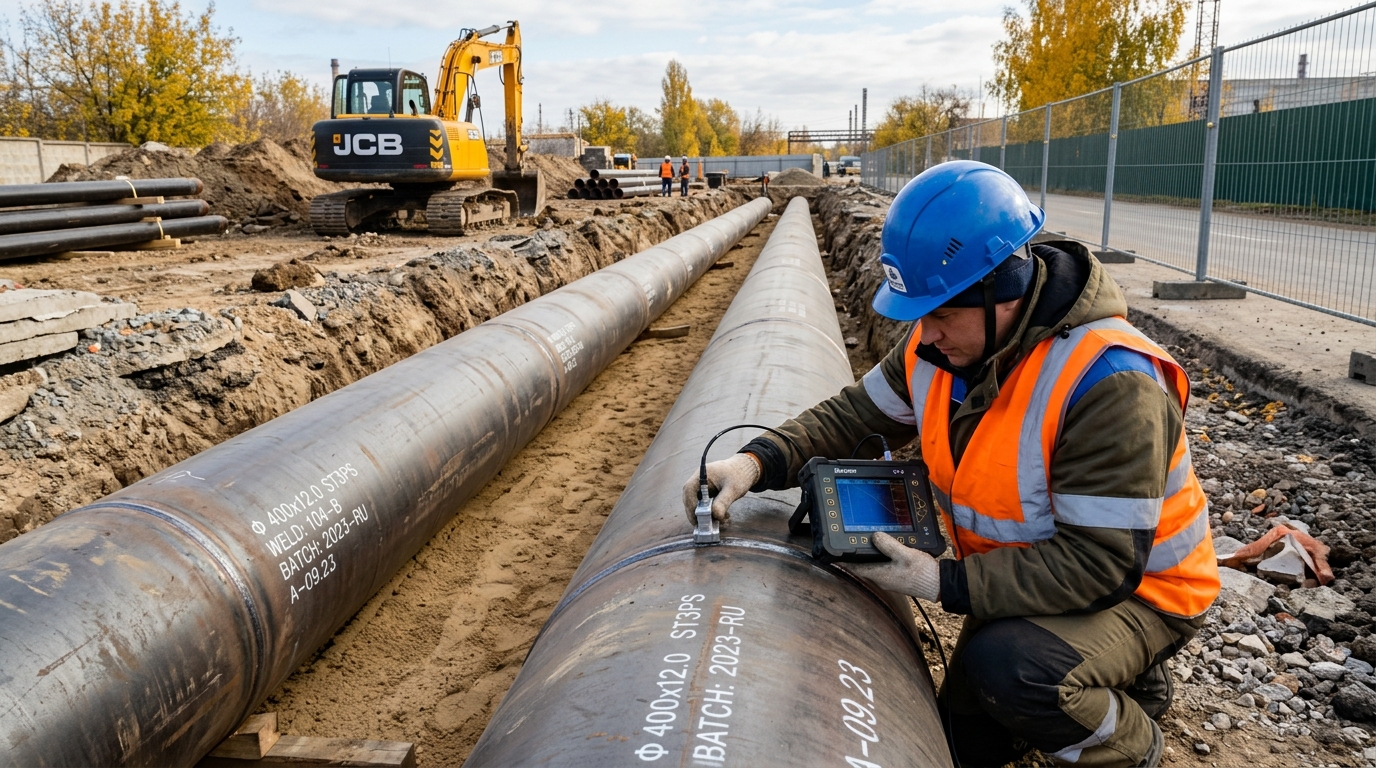

Прокладка промышленных трубопроводов: выбор трубы и применение электросварных изделий

Промышленные трубопроводы — основа технологических процессов на производстве, в энергетике, нефтегазовой отрасли и коммунальном хозяйстве. От правильного выбора труб зависит надёжность системы, срок её службы и безопасность эксплуатации. Ошибка в подборе материала или типа проката может привести к аварии, простою оборудования или дорогостоящему ремонту.

Прокладка промышленных трубопроводов требует учёта рабочей среды, давления, температуры и условий монтажа. Для магистралей с высоким давлением и агрессивными средами чаще выбирают трубу электросварную 10704 — надёжное и доступное решение для большинства задач. Выбор трубы для промышленного трубопровода начинается с анализа технического задания и сравнения вариантов по прочности, весу и стоимости.

«За 12 лет работы с металлоконструкциями я видел десятки проектов, где замена материала труб на этапе согласования позволяла сэкономить 20–30% бюджета без потери качества. Главное — точно понимать, какие нагрузки будет нести система и какие требования к ней предъявляет заказчик.» — Алексей Гончаров, инженер-проектировщик промышленных сетей.

Выбор трубы для промышленного трубопровода: критерии и материалы

Подбор труб для промышленных магистралей — это компромисс между прочностью, стоимостью и сложностью монтажа. Нельзя просто взять «самую толстую» трубу: это приведёт к перерасходу металла и лишним затратам на транспортировку. Нужно точно рассчитать параметры под конкретную задачу.

Какие трубы использовать — зависит от сферы применения. Здесь нет универсального ответа, только конкретные условия эксплуатации.

Критерии выбора труб

Технические условия напрямую влияют на сечение, толщину стенки и тип соединений. Критерии выбора прокладки также включают доступность материала, стоимость погонного метра и возможность быстрого монтажа на объекте.

Ключевые параметры:

• Максимальное давление в системе — для водопровода обычно 6–10 атмосфер, для паропроводов — до 16 атмосфер, для нефтегазовых магистралей — свыше 100 атмосфер.
• Диапазон температур — холодная вода, горячая вода (+60…+95°C), пар (+150…+300°C), криогенные среды (до –50°C).
• Срок службы — для временных систем достаточно 5–10 лет, для капитальных магистралей — 25–50 лет.
• Требования к жёсткости — если трубопровод проходит через несущие конструкции или подвергается вибрации, нужен запас прочности.

Основные виды труб для промышленных нужд

Для производственных сетей используют несколько групп материалов. Каждый вид имеет свою нишу применения, и материалы труб и их совместимость с рабочей средой — первое, что проверяет проектировщик при составлении спецификации.

Стальные трубы — универсальный вариант для большинства задач. Выдерживают высокое давление, температуру до +450°C, устойчивы к механическим нагрузкам. Бывают бесшовные (цельнотянутые) и электросварные (шов вдоль образующей).

Чугунные трубы — традиционное решение для канализации и дренажа. Хрупкие, тяжёлые, но долговечные (до 80 лет). Сейчас их вытесняют полимерные аналоги.

Полимерные трубы (ПНД, ПВХ, полипропилен) — лёгкие, не подвержены коррозии, быстро монтируются. Ограничение по температуре (+60…+95°C) и давлению (до 16 атмосфер).

Для агрессивных сред и высокого давления сталь остаётся основным вариантом. Какой вид труб выбрать — решает конкретная среда.

Электросварные трубы: характеристики и применение

Труба электросварная — один из самых распространённых видов металлопроката для промышленных трубопроводов. Её производят из рулонной стали: полосу сворачивают в цилиндр и сваривают шов продольно (прямошовные трубы) или по спирали (спиральношовные). Стальные электросварные трубы применяются в водоснабжении, газоснабжении, нефтепроводах, системах отопления и технологических трубопроводах на производстве.

Преимущества электросварных труб перед бесшовными:

• Стабильная геометрия — толщина стенки одинаковая по всей длине.
• Доступная цена — на 15–25% дешевле бесшовных труб.
• Большой выбор диаметров — от 10 до 1420 мм.
• Быстрое производство — подходят для крупных объектов с жёсткими сроками.

Технические характеристики (ГОСТ 10704-91)

ГОСТ 10704-91 регламентирует геометрию, марку стали и методы контроля качества прямошовных электросварных труб. Это основной нормативный документ, на который ориентируются и производители, и проектировщики.

Основные требования по ГОСТ:

• Диаметр наружный — от 10 до 530 мм (для крупных диаметров применяют ГОСТ 20295-85).
• Толщина стенки — от 1 до 16 мм.
• Длина трубы — мерная (6, 9, 12 метров) или немерная (от 4 до 12 метров).
• Марка стали — обычно Ст3сп, Ст3пс, 10, 20 (для обычных условий), 09Г2С (для повышенных нагрузок).
• Контроль сварного шва — ультразвуковая дефектоскопия, гидравлические испытания.

Сталь для электросварных труб должна быть пластичной, свариваемой и устойчивой к коррозии — это свойство материала напрямую определяет долговечность магистрали. Контроль качества включает проверку прямолинейности, отсутствия трещин и расслоений в шве, соответствия толщины стенки чертежу. Каждая партия сопровождается сертификатом с указанием марки стали, номера плавки и результатов испытаний.

Актуальные редакции: ГОСТ 10704-91 «Трубы стальные электросварные прямошовные» — основной документ для производства и контроля. ГОСТ 10705-80 «Трубы стальные электросварные» — дополнительный стандарт для труб малых диаметров.

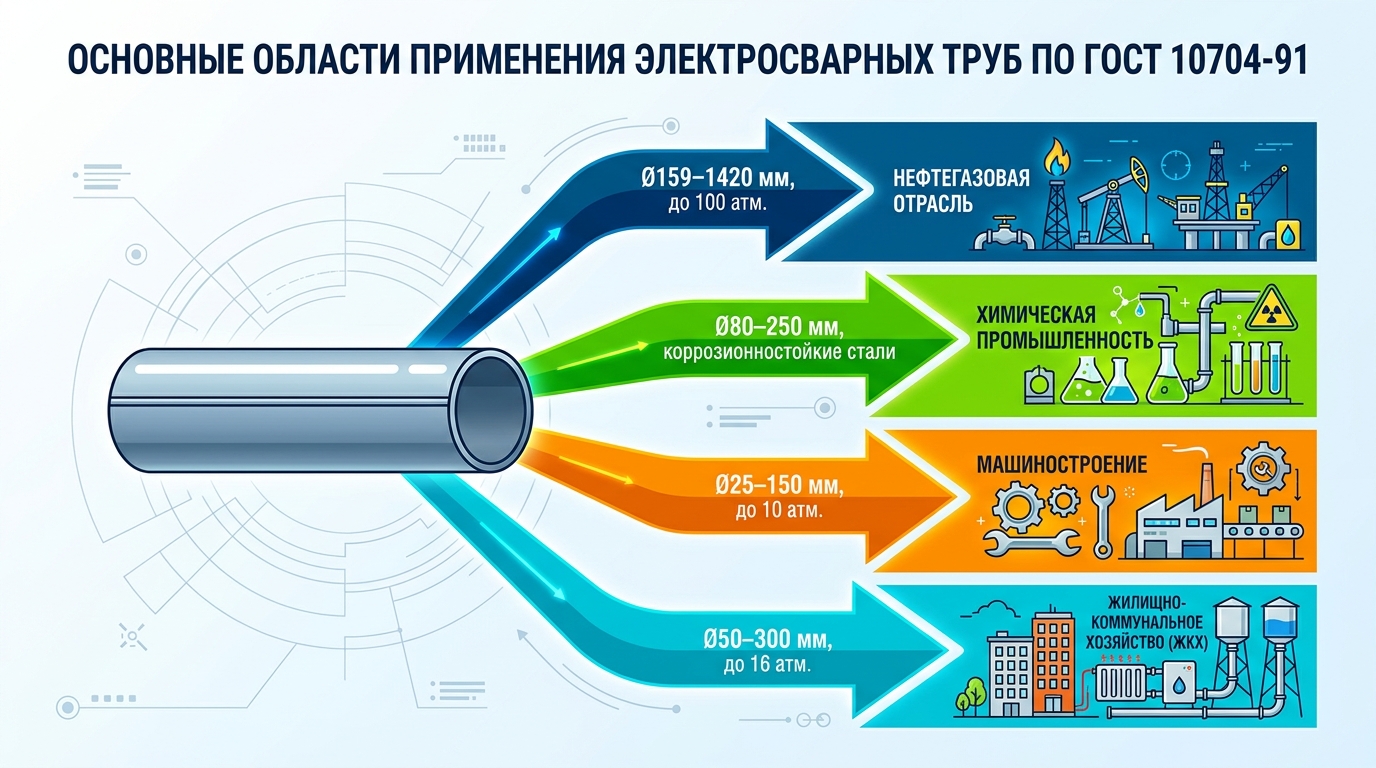

Области применения стальных электросварных труб

Трубы стальные электросварные прямошовные применяются в самых разных отраслях промышленности. Это, пожалуй, самый универсальный вид металлопроката для трубопроводных систем.

Нефтегазовая отрасль — магистральные трубопроводы для транспортировки нефти, газа, нефтепродуктов. Диаметры от 159 до 1420 мм, давление до 100 атмосфер.

ЖКХ — системы водоснабжения и отопления в многоквартирных домах, котельных, насосных станциях. Диаметры от 50 до 300 мм.

Химическая промышленность — трубопроводы для транспортировки агрессивных сред (кислоты, щёлочи, растворители). Используют стали с повышенной коррозионной стойкостью.

Машиностроение — подача охлаждающих жидкостей, сжатого воздуха, технологических газов на производственных линиях.

Для особо ответственных участков (высокое давление, криогенные среды) используют бесшовные трубы, но их стоимость в 1,5–2 раза выше. Электросварные трубы применяются везде, где нужна надёжность, доступная цена и быстрая поставка.

Прокладка трубопроводов: общие требования и методы

Прокладка трубопроводов — комплекс работ по монтажу, креплению и испытанию магистралей. От выбранного метода зависит скорость строительства, стоимость проекта и надёжность системы. Базовые строительные нормы регламентируют глубину заложения, уклоны, расстояния до других коммуникаций и зданий. Любое отклонение от СНиП может привести к авариям или штрафам при приёмке объекта.

Основные положения и требования

СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий» и СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов» задают рамки для безопасной эксплуатации инженерных сетей.

Основные положения для проектирования и монтажа:

• Глубина прокладки — ниже глубины промерзания грунта (для средней полосы России — не менее 1,5 метров).
• Уклон — для самотёчных систем (канализация) — 2–3 см на погонный метр; для напорных (водопровод) — минимальный уклон для удаления воздуха.
• Расстояние до зданий — не менее 5 метров для водопровода, не менее 3 метров для канализации (зависит от диаметра трубы).
• Защита от коррозии — стальные трубы покрывают битумной мастикой, полимерной плёнкой или цинком.

Требования для внутренних канализационных сетей включают обязательную установку ревизий на поворотах и каждые 10–15 метров прямого участка. Требования к монтажу труб также предусматривают контрольные точки: гидравлические испытания для напорных систем (давление в 1,5 раза выше рабочего, выдержка 10 минут), пневматические испытания для газопроводов (давление 0,1 МПа, контроль мыльной пеной) и визуальный осмотр сварных швов.

Методы прокладки трубопроводов

Существует два основных способа устройства коммуникаций: открытый (траншейный) и закрытый (бестраншейный).

Открытый метод (траншейный) — классический вариант. Роют траншею, укладывают трубы на песчаную подушку, соединяют секции сваркой или фланцами, засыпают грунтом. Преимущество — простота и наглядность. Недостаток — большой объём земляных работ, перекрытие дорог и тротуаров.

Закрытый метод (бестраншейный) — используют, когда нельзя копать: под дорогами, железнодорожными путями, зданиями. Методы бестраншейной прокладки труб включают несколько технологий.

Санация — восстановление старых труб изнутри: протягивают полимерную трубу меньшего диаметра внутрь изношенной стальной.

Прокол — прокладка новой трубы путём продавливания грунта пневмопробойником или гидравлическим домкратом. Подходит для диаметров до 300 мм и длины до 50 метров.

Продавливание — аналогично проколу, но используют более мощное оборудование (до 1000 мм диаметр, до 100 метров длина).

Преимущества закрытого метода очевидны: минимальное нарушение ландшафта и дорожного полотна, монтаж в 2–3 раза быстрее траншейного, возможность работы в стеснённых условиях. Бестраншейный метод — санация, прокол, продавливание — выбор зависит от диаметра трубы, длины участка и типа грунта.

Рекомендации по монтажу и типичные ошибки

Даже качественная труба превращается в проблему, если её неправильно смонтировали. Ошибки на этапе укладки приводят к протечкам, разрывам и дорогостоящим авариям. Рекомендации по укладке труб основаны на опыте десятков объектов — большинство проблем повторяются из проекта в проект.

Правильный монтаж и укладка труб

Строгий алгоритм соединения элементов снижает риск брака до минимума. Как правильно подобрать трубы — вопрос, который решается на этапе проектирования. Но даже идеальная спецификация не спасёт, если монтажники нарушают технологию.

Подготовка траншеи:

1. Выровнять дно, убрать камни и корни.
2. Уложить песчаную подушку толщиной 10–15 см.
3. Утрамбовать песок, проверить уклон нивелиром.

Соединение труб:

• Для стальных труб — электродуговая сварка (электроды УОНИ-13/55 или МР-3). Шов проваривают в 2–3 прохода, зачищают от шлака.
• Для полимерных труб — стыковая сварка (нагрев торцов до +210…+230°C, сдавливание под давлением 2–3 атм).
• Для фланцевых соединений — прокладка из паронита, затяжка болтов крест-накрест динамометрическим ключом.

Изоляция:

• Стальные трубы покрывают битумной мастикой в два слоя, оборачивают рубероидом или полиэтиленовой плёнкой.
• Швы дополнительно усиливают армирующей лентой.

Устройство внутреннего водопровода требует установки запорной арматуры (краны, задвижки) в доступных местах — для быстрого отключения участка при аварии. Монтаж водопроводных труб — процесс, где нельзя экономить на контроле качества. Один пропущенный дефект превращается в аварию через несколько месяцев.

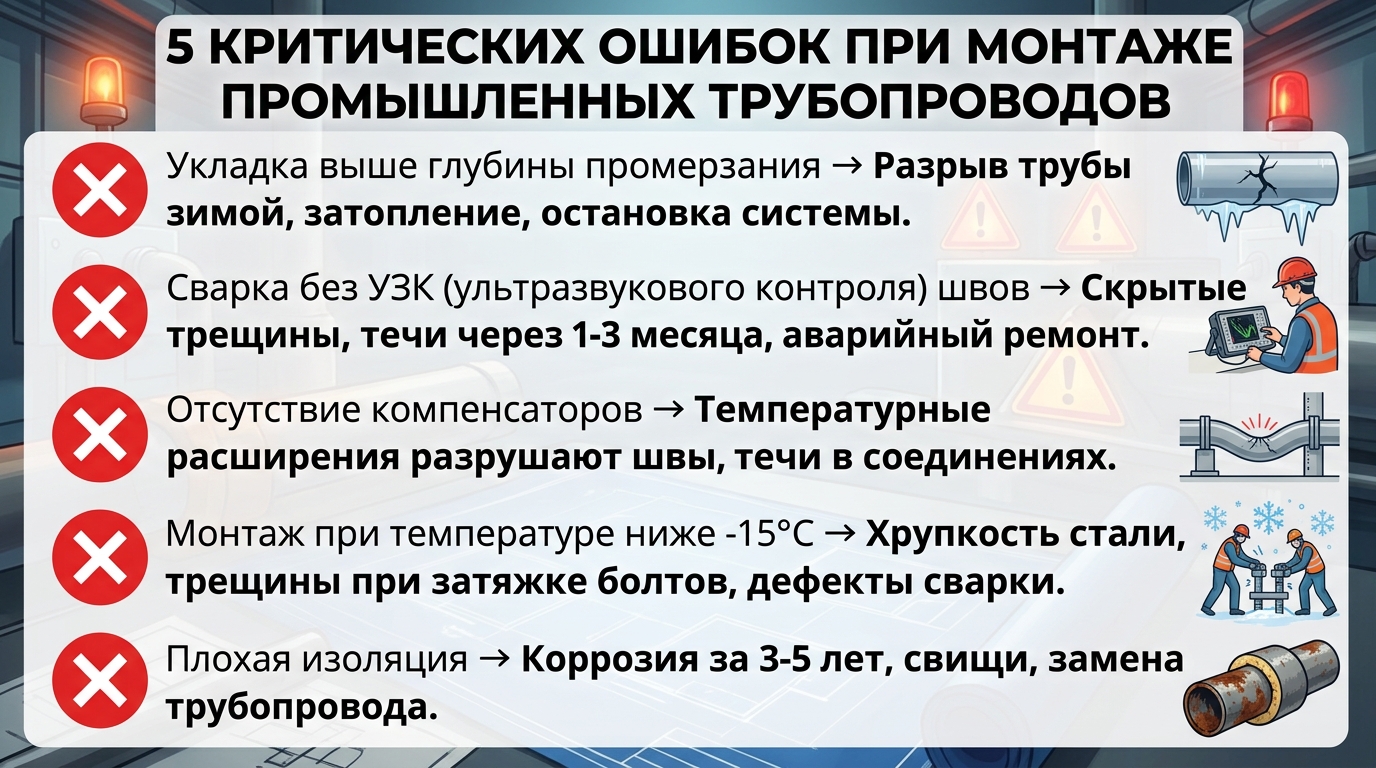

Частые ошибки при прокладке и их последствия

Критические нарушения технологии приводят к разрывам, протечкам и остановке производства. Вот ошибки, которых следует избегать при монтаже труб:

1. Недостаточная глубина заложения — если трубу уложили выше глубины промерзания, зимой вода замерзает и труба лопается. Ремонт: замена участка, простой системы.
2. Некачественная сварка шва — непровар, шлаковые включения, трещины — всё это точки будущих протечек. Обязательна проверка УЗК (ультразвуковым контролем) каждого шва перед засыпкой.
3. Отсутствие компенсаторов на длинных участках — температурное расширение стали составляет 0,12 мм на метр при нагреве на 10°C. На 100-метровом участке это 1,2 см. Без компенсатора трубу «ведёт», швы трескаются.
4. Монтаж в дождь или мороз — случаи, когда недопустимо проводить монтаж: температура ниже –15°C (сталь становится хрупкой) и сильный дождь (влага попадает в шов, ослабляет соединение).
5. Некачественная изоляция — коррозия развивается за 3–5 лет, появляются свищи, требуется замена трубопровода.

«Видел случай, когда подрядчик сэкономил на УЗК — сварили 200 метров трубопровода, засыпали, запустили. Через три дня — протечка на 10-м стыке. Пришлось вскрывать траншею, резать, переваривать. Потеряли неделю и 30% бюджета.» — Инженер технадзора, ООО «СтройКонтроль», 2024 год.

Выводы:

Прокладка промышленных трубопроводов — задача, требующая точного подбора материалов, соблюдения нормативов и контроля качества на каждом этапе. Электросварные трубы по ГОСТ 10704-91 — оптимальный выбор для большинства проектов: надёжность, доступная цена и быстрота монтажа в одном решении.

Правильный выбор трубы, соблюдение технологии сварки и изоляции, контроль глубины заложения и уклонов — всё это снижает риск аварий и продлевает срок службы системы до 25–50 лет. Игнорирование хотя бы одного требования превращает проект в источник постоянных проблем и незапланированных расходов.
